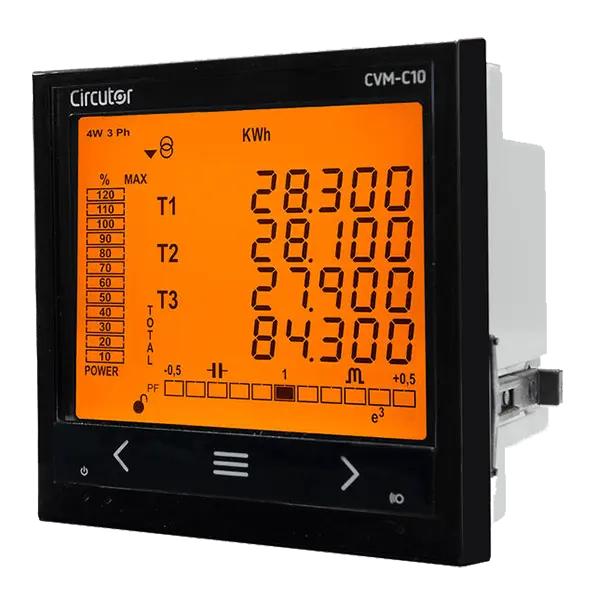

Centrale de mesure CVM-C10-ITF-485-ICT2

Description

Description:

Le CVM-C10 est un analyseur de réseaux pour panneau (96 x 96 mm) avec enregistrement
d’énergies. Compact et versatile avec une mesure sur 4 quadrants (consommation et
génération). Approprié pour les installations de moyenne ou basse tension, tant sur les circuits
triphasés à 3 ou 4 fils, biphasés avec ou sans neutre, monophasés ou connexions ARON.
Caractéristiques d’affichage et interface:
— Clavier tactile rétroéclairé (capacitif)
— Affichage analogique pour les paramètres instantanés (puissance,
puissance maximale atteinte et cos φ ou PF)
— Display rétroéclairé
— Indicateur DEL d’alarme.
— Taux de coût
— Compteur d’heures pour la maintenance préventive.

Applications:

— Obtention de la consommation d’énergie de trois provenances différentes:
réseau, groupe électrogène ou système de génération photovoltaïque.
— Génération d’un signal d’impulsion relatif au coût, émission de kgCO2
ou
économie conforme à la consommation ou génération d’énergie.
— Sélection de tarifs à travers les entrées numériques. Idéal pour
calculer les coûts en trois équipes différentes de travail.
— Programmation d’alarmes sur tout paramètre instantané mesuré ou calculé.
— Configurable en paramètre Low/High, hystérèse (%), NO/NC,
retard de connexion/déconnexion et enclenchement.

Autres caractéristiques:

— Communications de série RS-485 Modbus / BACnet.
— sorties à transistor configurables pour impulsions ou alarmes.
— 2 sorties à relais configurables comme alarmes.
— 2 entrées numériques pour choix de trois tarifs ou détection des états logiques.
— Permet la sélection de tarifs à travers les communications.
— Précision classe 0,5% en tension, courant et puissance.
— Classe 0,5S en énergie active et Classe 1 en énergie réactive.
